Aplikačně optimalizovaný kombinovaný svodič SPD typu 1 + 2
Rodina přístrojů DEHNshield®, prostorově úsporná a aplikačně optimalizovaná, nabízí mnohostranné přednosti, které mohou vykazovat pouze svodiče typu 1 na bázi jiskřiště. Jakožto kombinovaný svodič zajišťuje DEHNshield® při ochraně před bleskem jak potenciálové vyrovnání až do hodnoty bleskového proudu 50 kA 10/350 µs, tak i ochranu před přepětím, v jediném stupni. To výrazně odlišuje DEHNshield® od varistorových svodičů v této aplikační a výkonové třídě.
-
Bleskový proud 50 kA (vlny 10/350)
-
Ukazatel stavu funkce/porucha barevnou značkou v signálním okénku
-
Pro ochranu obytných budov a pro speciální aplikace
-
Ochranná úroveň 1,5 kV
-
Nulový svodový proud

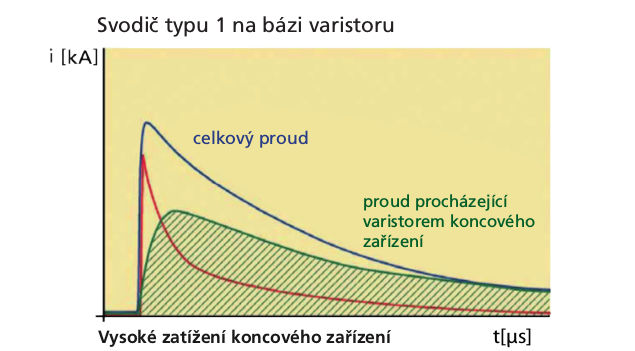

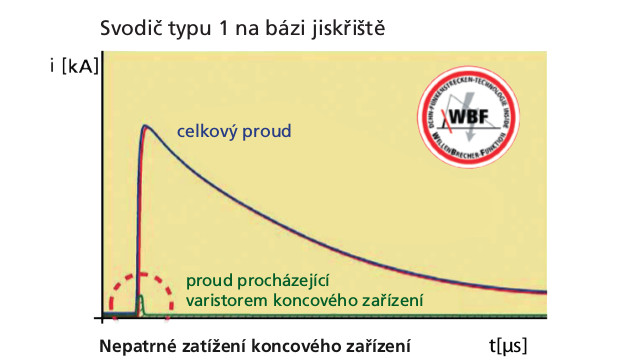

Rozdíly mezi svodiči na bázi varistorů a na bázi s jiskřištěm:
|
Technická data |
|
|
Jmenovité napětí AC Un |
230/400 V |
|
Nejvyšší trvalé napětí AC Uc |
255 V |
|
Bleskový proud (10/350 μs) Itotal |
25/50 kA |
|
Bleskový proud (10/350 μs)/pól Iimp |
12,5 kA |
|
Ochranná úroveň Up |
1,5 kV |
|
Max. předřazené jištění |
160 A gL/gG |
|
Ukazatel funkce/poruchy |
zelená/červená |
|
Vestavná šířka |
2/4 moduly TE dle DIN 43880 |
|
Typ |
|
|
|
|
DEHNshield® TNC |

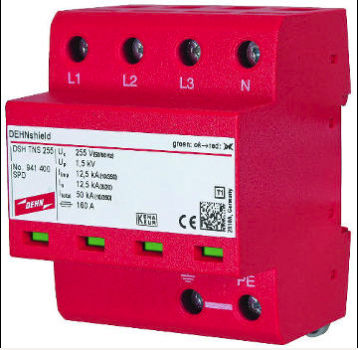

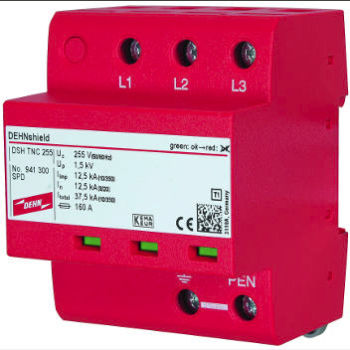

DSH TNC 255 |
941 300 |
 |
|
DEHNshield® TNS |
DSH TNS 255 |
941 400 |
 |
|
DEHNshield® TT |
DSH TT 255 |
941 310 |
|
|
DEHNshield® TN |
DSH TN 255 |
941 200 |
 |
|
DEHNshield® TT 2P |

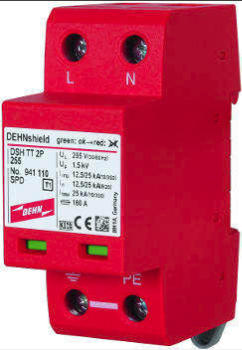

DSH TT 2P 255 |
941 110 |
 |
Nasazení na hranici ochranných zón

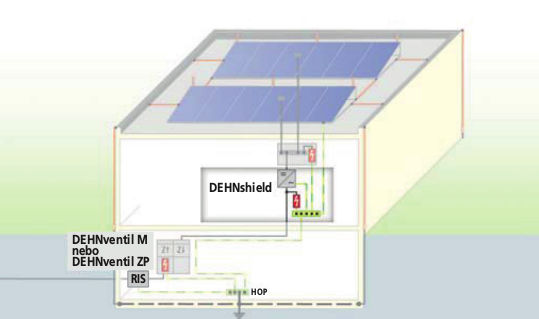

Pro ochranu měničů, které jsou vzdáleny více než 10 m od již chráněného elektroměrového (hlavního) rozváděče – pokud není dodržena dostatečná izolační vzdálenost od vnějšího hromosvodu.

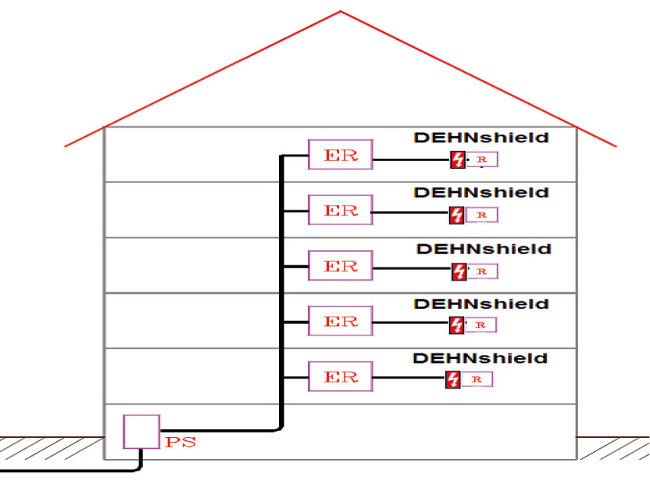

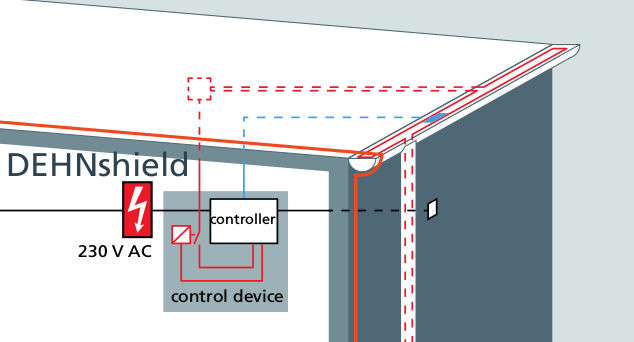

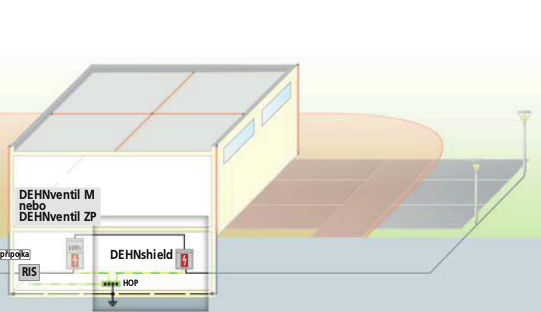

Pro připojení venkovních elektrospotřebičů (v zóně 0A) na napájení z hlavní budovy, např. venkovní osvětlení, nabíjecí sloupky pro elektromobily, vytápění okapových žlabů.
Instalace v zapojení před elektroměrem
